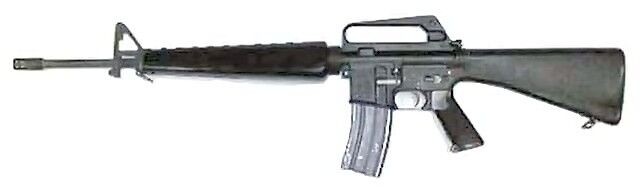

(画像はwikipediaより転載)

要約

　M16ライフルは、1957年に米国の銃器設計者ユージン・ストーナーにより設計された銃で自動小銃の最高傑作と言っていい銃である。米軍に制式採用された当初はM16に合わない火薬を使用したために不信論も出たが、完成から半世紀経った現在においても改良型が米軍の主流を占めている。

M16ライフル（実銃）

性能

全長　994mm
重量　約3kg
口径　5.56mm口径
使用弾薬　5.56×45mm弾
装弾数　20発、30発
完成　1957年
設計・開発　ユージン・ストーナー　アーマライト社

背景から開発まで

　米陸軍の小口径弾薬の有用性への提言は1920年代からあったが、米陸軍は30口径（7.62mm）を米軍の制式小銃の弾薬とし続けていた。しかし1950年代初頭、朝鮮戦争でセミフル切替式で30カービン弾を使用するM2カービンが多く運用されたが、実戦部隊からは威力不足が指摘されていた。30カービン弾とは口径こそ7.62mmとM1ガーラインドと同口径ではあるが、ボトルネックカートリッジではなく、火薬量が少ないカービン専用の弾薬である。

　逆に当時制式小銃であったM1ガーランド小銃は威力こそ強力であったが、装弾数8発のセミオート方式で空間制圧の点では劣っていた。このためM2カービンとM1ガーランドの中間口径が必要であることが銃器開発者サイドから提言されていた。

　この頃、M1ガーランド旧式化に伴い、新小銃の試験が始まっていたが、口径は相変わらず7.62mm大口径カートリッジであった。1955年、この制式小銃のトライアルにのちにM16小銃を開発するユージン・ストーナーはAR10自動小銃を提出している。この小銃は7.62mm弾を使用するが、大型のマズルブレーキを装備し、レシーバー上部に設置されたキャリングハンドルとピストルグリップが特徴であった。主要パーツはアルミで造られており、7.62mm弾使用の小銃の割には3.3kg～4.05kgと非常に軽量であった。

　当時としては革新的な小銃であり、性能も試験を行ったスプリングフィールドアーモリーに絶賛されるほどであった。しかし制式採用されたのはM1ガーランドの改良型であるM14自動小銃であった。このM14自動小銃は、M1ガーランドで使用していた弾薬である30-06弾（7.62×63mm）を低威力化した7.62×51mm弾を使用するセミ・フルオート切替式の銃であった。

　このM14小銃は採用直後に発生したベトナム戦争で実戦の洗礼を受ける。実戦に投入されたM14小銃は威力こそ強力であったもののフルオートは制御不能であり、北ベトナム軍が使用していたAK47小銃に火力で太刀打ちできなかった。このことから上記銃器開発者から提言されていた中間口径の小銃の必要性が叫ばれるようになった。

開発

　アーマライト社はA10サンダーボルトⅡの製造元として有名なフィアチャイルド社の小火器部門として設立された会社で、主任エンジニアはユージン・ストーナーでアルミとグラスファイバーを多用した「AR」シリーズを製作していた。米陸軍はベトナム戦争の経験から軽量小口径カートリッジの必要性から新たに制式採用小銃の検討に入っていた。1957年、これに対してアーマライト社は前述のトライアル用に開発したAR10小銃を小口径化したAR15小銃を開発した。

　口径は22口径でレミントン社が開発した5.56×45mm弾を使用する。連射速度は700発/分、初速は995m/sと高速であり、連射速度は高速であるが、反動が弱いために容易にコントロール可能であった。作動はカートリッジ発射時のガス圧でボルトを動かすガスオペレーション方式で、全体はアルミとグラスファイバーで構成されており、ボルト、ボルトキャリアーは鋼鉄製であった。断面が三角形のハンドガード、ピストルグリップ、キャリングハンドル等、革新的な機能を持った小銃であった。

　このAR15小銃は1958年に陸軍によって試験されAR10同様に高評価を得るが、前年に採用されたM60軽機関銃と同口径のカートリッジを採用するべきだとしてAR15の採用は見送られた。しかしこのAR15に注目したのは米空軍参謀総長カーチス・ルメイであった。空軍はAR15の試験を実施、結果、8,500丁のAR15と850万発のカートリッジを購入した。さらにAR15は南ベトナム軍によって試験が行われ80,000発の発射で無故障という記録を打ち立てた。

　1963年、これらの実績に陸軍はM14小銃の生産を中止、AR15小銃にボルトフォワードアシストを追加したAR15をXM16E1として暫定採用、1966年にM16小銃として制式採用した。当初は三叉の所謂「チューリップ型」フラッシュサプレッサーが採用されていたが、引っかかり易く衝撃にも弱いことから1966年9月より鳥かご型に変更された。

　当初こそメンテナンス不足や火薬の性能の問題から作動不良が発生し信頼性に疑問が持たれたが、このM16小銃は世界の銃器の歴史において革命的であり、現在においても改良型が米軍で使用されており、採用期間の長さは米軍史上最長である。

バリエーション

M16A1

　ボルトフォワードアシストが装備されたモデルであり、1967～1982年まで製造された。途中で銃口内にクロームメッキ加工、30連マガジン等が追加されている。

M16A2

　1980年にNATOは標準弾薬としてSS109弾を制定した。これはM16ライフルに使用されていた223レミントン弾よりも重量があった。1983年に制式採用されたM16A2は、この弾薬に合わせるためにライフリングのピッチを12インチで1回転から7インチで1回転に変更した。

同時にバレルを肉厚なものに変更、ストックの材質もプラスチック製からナイロン樹脂に変更された上、全長も25mm延長された。ハンドガードは生産性を考慮し左右同型に変更、グリップにはフィンガーチェンネルが追加された。

　リアサイトはダイヤル式に変更され、排莢された薬莢が射手に当たることを防ぐためにカートリッジ・ディフレクターが追加された。さらにフルオート機能が排除され、新たに3点バースト機能が加えられた。

M16A3

　A2によって廃止されたフルオート機能を復活させたモデル。1996年に米海軍に制式採用された。最大の特徴はキャリングハンドルを取り外せるようになった点で、これにより光学機器を安定して装着できるようになった。

M16A4

　A3のハンドガードにピカティニー規格のレールを採用。再びフルオート機能は廃され、3点バーストのみとなる。1996年に米陸軍に制式採用、1998年には米海兵隊も採用した。

M16小銃（トイガン）

概要

　M16の人気は非常に高く、とても把握しきれない程モデルアップされている。代表的なモデルをピックアップすると、モデルガンでは1973年にMGCが金属製モデルガンを発売、1979年にはマルシン工業が同じく金属製モデルガンM16A1を発売している。ガスガンでは1988年にJACがM16を発売、1992年には東京マルイから電動ガンが発売されている。

東京マルイ　M16ベトナムバージョン

18歳以上用電動ガン東京マルイ M16 VN ヴェトナムベトナム本体のみ...

性能

全長　984mm
重量　2,900g
装弾数　190発

　今ではあまり見かけないM16小銃の電動ガン。東京マルイ製なので命中精度はスバ抜けているが、ロア、アッパーフレームは樹脂製なので剛性が弱いのが欠点。開発されてから相当時間が経っている製品なので全体的に現行モデルに比べると不満が残るかもしれない。

WE M16ガスブローバック

WE-Tech　ガスブローバックオープンボルト M16A3【店内全品10%of...

性能

全長　1,000mm
重量　3,750g
装弾数　30発

　ストックとハンドガードは樹脂製、それ以外の主要パーツは全金属製。ハンドガード内のアルミも正確に再現されている。外装はパーカーライジング仕上げを再現。ガスブローバックなので実物と同じ操作が可能であり、グリップの細さも実物同様である。安全装置もボルトを引かないと作動しない。空撃ちモード搭載。初速は70m/s前後とガスブロとしては平均的。ガスブロなので命中精度には電動ガンに比べて劣る。

　欠点としては外観の完成度が甘い点である。何よりもストックがA2タイプのものなのが残念。その他、キャリングハンドル周辺等、細部のディティールが甘い。基本的に無刻印である。

東京マルイ MTR16 Gエディションガスブローバックライフル

送料無料！！【東京マルイ】東京マルイ MTR16 Gエディションガスブローバッ...

性能

全長　837 mm / 919 mm（ストック最大伸長時）
重量　2,676g
装弾数　20発

　2018年に発売されたガスブローバックライフルで、東京マルイオリジナル設計の製品であるが、東京マルイが米国で同じデザインの実銃を作ったというユニークな経緯がある。つまりは架空銃ではない。東京マルイ製であるので命中精度は非常に高い。欠点としてはマガジンが20連型マガジンなのでガス圧が低下しやすい。対策としては同社製の30連マガジンを使用すれば解消される。
