【実銃】『AK74 自動小銃』AK47の正統な後継自動小銃 : トイレで読む向けブログ

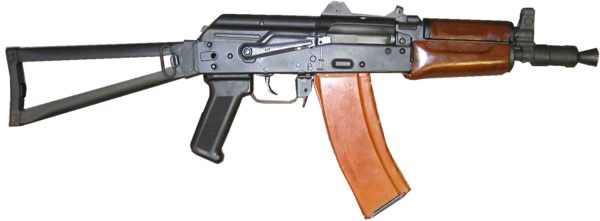

(画像はwikipediaより転載)

要約

　AK74とは、1974年にソビエト連邦軍が制式採用したAKMの改良型で全長943mm、重量3,300g、装弾数30発、5.45×39mm弾を使用する。口径を小口径化、大型のマズルブレーキを装着して近距離での能力を向上させたモデルである。基本構造は変わらないものの、ハンドガードとストック、マガジンがプラスチック製となっている。

AK74（実銃）

性能

全長　943mm
重量　3,300g
口径　5.45mm
使用弾薬　5.45×39mm弾
完成　1974年
装弾数　30発
設計・開発　ミハイル・カラシニコフ / トゥーラ造兵廠

開発

(画像はwikipediaより転載)

　AKMをベースに改良された自動小銃で1974年にソビエト軍に制式採用された。内部機構はAKMと同様で5.45mm×39mm弾を使用する。小口径化に加えて反動を抑制するために大型のマズルブレーキを採用したことにより連射時の取り扱いが容易になっており近接戦闘に威力を発揮するようになった。5.45mm弾は小型軽量で携行や補給に有利であり反動が少ないためコントロールし易く貫通力が強い反面、破壊力が低いという問題点を持っている。つまりターゲットに命中しても初速が早いためそのまま貫通してしまいターゲットに対して致命的なダメージを与えることができない。

　このため5.45mm弾の弾頭は弾頭内部が空洞化されており、弾頭がソフトターゲットに命中すると横転し十分な破壊力を発揮するという構造を採用した。この弾薬は実戦で効果が実証されたためのちにNATO軍も同様の構造を持った5.56mm弾SS109を採用した。マガジンはプラスチック製でハンドガード、ストックは木製であったが、のちにプラスチック製に変更されている。

自動小銃はどうやって連射しているのか

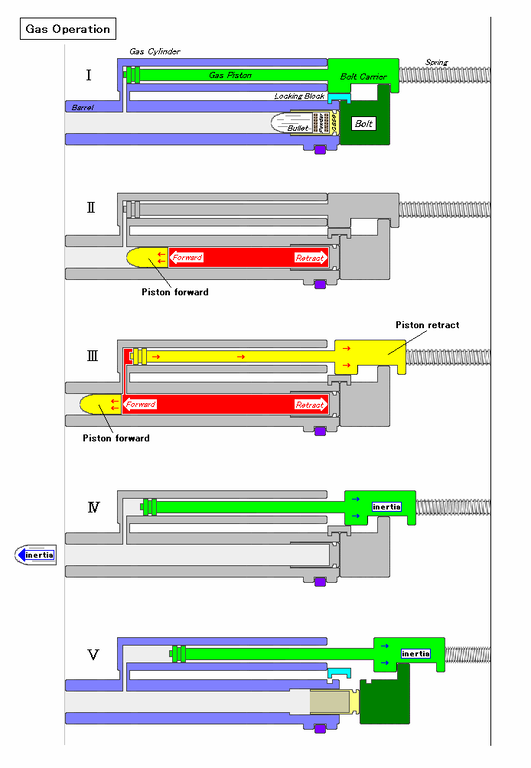

　自動小銃の連射のメカニズムはガス圧を利用する。弾丸発射時に出る大量のガスによってボルトを後退させ次弾を装填、発射という具合だ。具体的に書くと薬室で弾丸が発射される。弾丸はガス圧によって銃身から押し出される。このガス圧の一部を銃身に空いた穴から取り込みガスチューブを通り、後方にあるボルトを後退させる。後退したボルトは次弾を装填して前進、薬室に次弾を送り込み撃針がカートリッジを叩き弾丸を発射。この運動を繰り返すと連射が可能になる。これがガスオペレーション方式の基本的な構造である。

　ガスオペレーション方式にはガス直噴方式やガスチューブ内にピストンを置き、ピストン運動によってボルトを後退させる方式等があるが、ガス直噴方式は銃自体が過熱してしまうことや部品の汚れや部品寿命の減少等の欠点が多いため現在ではほとんど採用されておらず、主にピストンを設置する方式が採用されている。

　この方式にはガスチューブ内のピストンの長さの違いによりロングストロークピストン方式とショートストロークピストン方式の2種類がある。ロングストロークピストン方式はボルトの質量が大きいため作動が安定、単純な構造のため強度が高い。AK74が採用しているのはこの方式であるが、ピストンの質量が大きいため反動が強く命中精度が下がるという欠点もある。

　これに対してショートストロークピストン方式はピストンが短いため玉突きのようにガス圧によって押し出されたピストンがボルトに衝突することによってボルトを後退させる方式である。ピストンの質量が小さいため反動が少なく命中精度が高い反面、部品点数が増え、構造が複雑になるため作動が不安定になりがちである。

AK74の作動方式

　AK74が採用しているのはロングストロークピストン方式でこれは初代のAK47から採用されている。AK47はカートリッジが7.62mm×39mmという大口径のため反動が激しかった。このため実戦では左手でハンドガードを上から押さえつけて連射したりしていた。あまりにも反動が強いため銃口にマズルブレーキを装備して上方にガスを噴き出させて反動を抑制したのがAKMだ。

　AK74ではマズルブレーキを装着した上に小口径化したのでAK47に比べて反動は激減している。小口径化した分、破壊力が減少しているが前述のように弾丸に改良を加えて欠点を補っている。このロングストロークピストン方式は日本の64式小銃でも採用されているが、64式小銃は反動対策として7.62mm弾の火薬量を減らした減装薬を採用することで対応している。

バリエーション

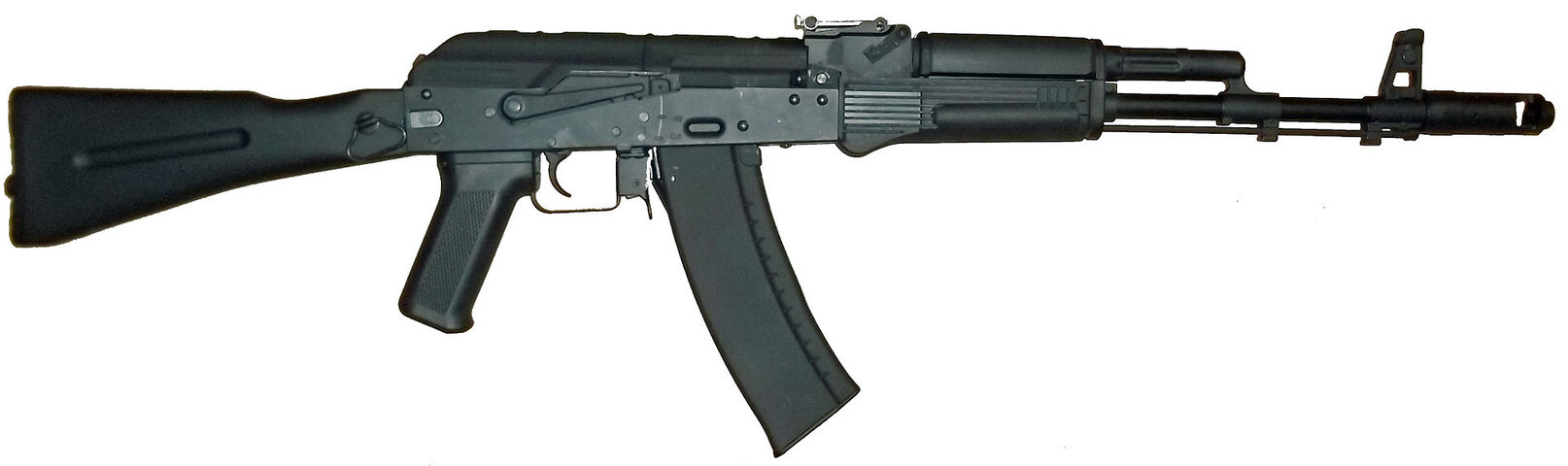

(画像はwikipediaより転載)

AK74シリーズ

　ストックを金属製折り畳み式としたAKS74、1991年から配備が開始されたストックが黒色プラスチック製折り畳み式となったAK74の近代化モデルAK74M、銃身を延長、ロングマガジン化して分隊支援火器としたRPK74、ショートバレルモデルのAKS74U等がある。

AK100シリーズ

　ソビエト連邦の崩壊後、イズマッシュ社によって生産されたモデル。このイズマッシュ社はのちに経営破綻、現在ではカラシニコフ・コンツェルン社が生産している。西側輸出用に口径をNATO軍規格の5.56×45mm弾に変更したAK101、さらにAK101をカービン化したAK102、口径をAK47で使用している7.62×39mm弾仕様にしたAK103、同モデルのカービン仕様のAK104、AK74で使用している5.45mm弾のカービンモデルであるAK105、同モデルの連射速度を850～900発/分に向上させ3点バースト機能を装備したAK107、同モデルを5.56mm弾化したAK108、AK103をセミオート化して民間仕様としたサイガM3EXP01等がある。

AK200シリーズ

　2010年代に発表されたモデル。当初はAK100M、AK74M3という名称であったが2018年6月にAK200に変更された。AK200はAK74を近代化したモデルでグリップとストックをAK12のものに交換、ハンドガード、ダストカバーにピカテニー規格20mmレイルを装着した。さらにグリップを握ったまま操作できるように安全装置も改良されている。5.45mm弾のオリジナルモデルであるAK200、同カービンモデルAK205、5.56mm弾仕様のAK201、同カービンモデルのAK202、AK47と同じ7.62mm仕様のAK203、同カービンモデルAK204がある。

AK74（トイガン）

概要

　トイガンではエルエスがエアーコッキング式で発売、1987年にはガスフルオートで発売している。エルエス廃業後はアリイが金型を買い取り1993年頃に同モデルを発売、現在では韓国のトイスター社が同金型でAK74を生産している。2007年12月20日には東京マルイが次世代電動ガンとしてAK74MNを発売、2008年7月14日にはAKS74U、2009年10月7日にはAKS74Nを発売している。KSCからはAK74が電動ガンでAK74Mがガスブローバックガンとして発売、海外メーカーではAPS、CYMA、GHK、、E&L、ダブルイーグル等から発売されている。

東京マルイ　AK74MN　次世代電動ガン

amazonで東京マルイAK74を探す楽天で東京マルイAK74を探す

性能

全長　943mm
重量　3,040g
装弾数　74発
初速　90m/s前後
定価　54,800円

　機関部、マズル等はダイキャスト製であるため重量感があるが強度が若干弱い。電動ガンのためグリップにモーターが内蔵されているのでグリップが太くなってしまうのは仕方のないことなのかもしれない。モーターはEG1000Sでバッテリーはハンドガード内に収納される。次世代電動ガンの第一作であるため現在の次世代電動ガンと比べると見劣りするかもしれないが命中精度、パワーは現在でも十分に実用レベルに達している。

KSC　AK74MN　ガスブローバック

amazonでKSC AK74を探す楽天でKSC AK74を探す

性能

全長　945mm
重量　3,500g
装弾数　42発
初速　80m/s前後
定価　49,800円

　外観はアルミ製ボディに金属パーツを多用しており、ハンドガード、ストックは樹脂製でモデルガンメーカーだけあって再現度は非常に高い。内部構造も実銃に極力忠実に再現しており、命中精度も非常に高い。ガスブローバックにしては初速は若干高めであるがもちろん法的には全く問題なく、反動も強いが連射速度が遅いのが欠点である。これさえ気にならなければかなりの完成度であることは間違いない。

まとめ

　AK74はAK47の設計者ミハイル・カラシニコフによって設計された自動小銃で、その内部構造はAK47とほとんど変わらない。その後の改良でも内部構造は大きく変化しておらずAK47の基礎設計がどれだけ優秀であったのかが分かる。現在ではピカテニー規格20mmレイル等、西側の技術と融合して益々高性能となっていくAK74の進化は止まらない。
