土井武夫

01_キ102

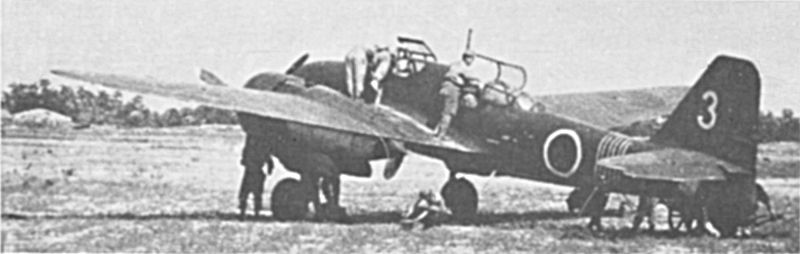

(画像はwikipediaより転載)



 キ102とは、キ45(二式複戦屠龍)をベースとして開発された高性能双発機で複座型の襲撃機タイプ、単座の高高度戦闘機タイプが存在した。制式採用はされていなかったが実戦部隊にも配属された。高高度戦闘機タイプは実戦でB29撃墜も記録されている。



戦闘・襲撃機 キ102 〜概要〜



性能(乙型)

全幅 15.57m
全長 11.45m
全高 3.70m
自重 4,950kg
最大速度 580km/h(高度6,000m)
上昇力 5,000mまで6分54秒
上昇限度 10,000m
エンジン出力 1,500馬力
航続距離 2,000km
武装 57mm機関砲1門、20mm機関砲2門、12.7mm旋回機関砲1門
爆装 500kg爆弾(または魚雷)1発または
   250kg爆弾2発または
   50kg爆弾4発または
設計・開発 土井武夫 / 川崎航空機



開発



キ96として設計開始

 キ96は、1942年8月、キ45(二式複戦屠龍)の性能向上型としてキ45兇箸靴椴Ψ海ら川崎航空機に開発が指示された。これに対して川崎航空機は土井武夫技師を設計主務者として開発を開始した。4ヶ月後の12月に計画番号がキ96に変更されている。

 このキ96は防空を目的とした双発戦闘機であり、操縦席はキ45兇醗曚覆蠱浦族修気譴拭1943年6月に設計完了。9月には試作1号機が完成.主翼はキ66試作急降下爆撃機のものを翼面積を増大させた上でそのまま流用、翼面荷重は176.4km/屬箸覆辰拭H動機はハ33/62(1,500馬力)で、プロペラは直径3mハミルトン定速式3翅が採用された。武装は前方固定方として機首に37mm機関砲(ホ203)1門、胴体下面に20mm機関砲(ホ5)2門を装備している。

 性能は、試作1号機は最高速度600km/h(高度6,000m)。上昇時間が5,000mまで6分。実用上昇限度11,500m。高度10,000mまで17分という新記録を樹立したが、双発戦闘機であっため単発戦闘機のような軽快さがなかったため不採用となった。



キ102に変更

 1943年4月、キ96を複座襲撃機に改修することが命ぜられた。さらに6月には、B29迎撃用の高高度戦闘機に改修が命じられる。これらは、高高度戦闘機型をキ102甲、襲撃機型はキ102乙と命名され、土井武夫技師を設計主務者として開発を開始。1944年1月には設計完了。同年3月試作1号機が完成した。同月キ102丙夜間戦闘機型の試作命令も発令されている。キ102丙は1945年5月に設計完了したが6月28日の空襲で製作中の試作機は破損、そのまま終戦となった。



乙型(基本型)

 キ102乙(襲撃機型)は、エンジンにハ112供1,500馬力)を採用。機首に57mm機関砲(ホ401。携行弾数16発)1門、胴体下面に20mm機関砲(ホ5。携行弾数各200発。)2門、後席には12.7mm旋回機関砲(ホ103)爆弾架には500kg爆弾1発、または250kg爆弾2発、50kg爆弾4発を搭載することが出来る。最大速度は580km/h(高度6,000m)、上昇時間は5,000mまで6分4秒、実用上昇限度は10,000m、航続距離2,000kmであった。215機が製作され25機が甲型に改造されている。



甲型

 甲型はエンジンを排気タービン付きハ112競襪亡港、機首の前方固定砲を37mm機関砲(ホ204。携行弾数35発)1門に変更された以外は乙型と同じであった。1944年11月、B29の空襲激化のため緊急生産指令が出て乙型の内25機が甲型に改修され、15機が陸軍に納入された。性能は上昇限度が10,000m、高度10,000mで最大速度580km/hを出すことが可能であり、高度10,000mまでの上昇時間は18分であった。しかし排気タービン過給器の故障は続出した。



丙型(未完成)

 丙型はキ102の夜間戦闘機型であり、夜間における離着陸、高空性能を向上させるため翼面積が増大され、それに伴い機体を安定させるため胴体後部を延長した。風防は操縦席と同乗者の風防を分離、中間に45度の角度で30mm機関砲(ホ155)2門を搭載。胴体下面の20mm機関砲(ホ5)は残されたが、機首砲、後席の旋回砲は廃止された。エンジンはハ112競襪如▲譟璽澄爾療觝椶睛縦蠅気譴討い拭性能は高度10,000mで600km/h、上昇時間は10,000mまで18分、実用上昇限度は13,500m、航続距離は2,200kmになる計画であった。



キ108

 1943年4月、陸軍は川崎航空機に対して与圧気密室付き高高度戦闘機キ108の開発を指示、同年8月、川崎航空機は土井武夫技師を設計主務者として開発に着手した。土井技師はキ102の機体をベースに与圧化することを計画。1944年5月には設計が完了した。7月にはキ102の機体を改修した試作1号機が完成する。胴体を大改修した結果、胴体の全長と全幅は増大した。エンジンはハ112兇鮖藩僉I霑は機首に37mm機関砲(ホ203)、胴体下面に20mm機関砲(ホ5)2門搭載予定であったが試作機は、実験機的な性格であったため、実際には搭載されなかった。

 性能は最大速度が高度6,000mで580km/h、高度10,000mで610km/h、上昇時間が高度5,000mまで9分、8,000mまで12分20秒、10,000mまで16〜17分、実用上昇限度は13,500m、航続距離が1,800kmであった。



キ108改

 1944年8月、高高度性能を向上させるため翼面積を増大させたキ108改が計画、1945年1月に設計完了。1945年3月には試作1号機が完成する。試作機は2機製造された。エンジンはハ112兇派霑は搭載されていなかった。1945年6月22日と26日の空襲で破壊、試作1号機のみ終戦時残存。



生産数

 試作機3機、増加試作機20機。総生産数は215機である。内25機が甲型に改造されている。



戦歴

 試作機であるものの215機が生産されたキ102は、一部「五式複戦」とも呼ばれた。襲撃機型である乙型は計爆撃機部隊である飛行第3戦隊、45戦隊、75戦隊に配備された他、1945年6月頃からは戦闘機隊である飛行第28戦隊へも配属、夜間戦闘機として活躍している。高高度戦闘機型である甲型も1942年10月に新設された航空審査部の黒江保彦少佐の手により複数回出撃、1945年3月25日の迎撃戦ではB29の撃墜に成功している。



まとめ



 キ102はキ45の改良型キ96として計画がスタート、キ96は双発戦闘機として十分な性能を発揮したものの当時の陸軍では高高度迎撃という必要性は認識されていなかったため制式採用はされなかった。仮に制式採用されていたとすれば効率的に量産化が行われ本土防空戦ではB29相手に健闘していたことが予想される。キ102は、悲運といえば悲運な航空機であった。





【お願い】
下記のリンクを踏んで何らかの商品を購入して頂くと私にちょっとだけお金が入ります。良い記事だと思われたら投げ銭代わりにお願いします。


ミリタリーランキング

01_飛燕甲
(画像は飛燕甲 wikipediaより転載)



 キ88は機首に37mm機関砲を装備した単発戦闘機であった。これはハ140エンジンを2基串型に配置したキ64のエンジンの前方エンジンを取り除き、そのスペースに37mm機関砲1門、20mm機関砲2門を装備する予定の機体であった。陸軍の機種統合整理の対象となり1943年に計画終了となった。



局地戦闘機 キ88 〜概要〜



性能(計画値)

全幅 12.40m
全長 10.20m
全高 4.00m
自重 2,950kg
最大速度 600km/h(高度6000m)
上昇力 5000mまで6分30秒
上昇限度 11,000m
エンジン出力 1,250馬力
航続距離 1,200km
武装 37mm機関砲1門、20mm機関砲(ホ5)2門
設計・開発 土井武夫 川崎飛行機



背景から開発まで

 三式戦闘機飛燕の設計で有名な土井武夫技師が高速戦闘機キ64の設計中にキ64の2基のエンジンの前方を廃止し、そこに37mm機関砲を装備すれば、対爆撃機用の重武装の単座戦闘機を造ることができるのではないかというアイデアを思い付いたのが計画の始まりであった。



開発

 キ64大口径砲搭載のアイデアに目を付けた陸軍は1942年8月にこの研究を採用、キ88局地防空戦闘機の名称で試作を指示した。予定では、試作機2機と増加試作機10機を製作するつもりであったという。これに対して川崎航空機は1943年6月に設計を完了した。同年9月には主翼と胴体が完成、10月より組み立てに入る予定であったが、陸軍の航空機開発の機種統合整理によって計画は中止された。この中止の背景には、当時完成間近であった四式戦闘機の性能が良かったこと、キ88と同様のレイアウトを持った米国製戦闘機P39の性能が芳しくなかったことがあったと言われている。

 現在はモックアップ審査用の写真のみが残されているが、シルエットは三式戦闘機飛燕に似ており、エンジンはハ140特(1500馬力)の使用を予定、武装は機首に37mm砲1門、20mm機関砲2門を機首部分に集中配置する予定であった。



バリエーション

 キ88のエンジンを排気タービン過給器付きのハ140甲に換装したキ88改が計画されており、キ88の増加試作機完成後、3機の試作機の製造が予定されていた。



生産数

 未完成、計画のみ。



まとめ



 キ88は陸軍の機種統合整理の対象となり試作機完成直前に計画が中止された機体であった。計画が中止された背景には使用予定であったハ140エンジンの生産は滞っており、完成したエンジンも不調が続いていたことも挙げれられている。このため仮に計画が実現していたとしても活躍できたかどうかは疑わしい。



【お願い】
下記のリンクを踏んで何らかの商品を購入して頂くと私にちょっとだけお金が入ります。良い記事だと思われたら投げ銭代わりにお願いします。


ミリタリーランキング

01_キ60
(画像はwikipediaより転載)



 キ60は太平洋戦争開戦前に開発された液冷重戦闘機で、三式戦闘機飛燕とは「姉妹機」に当たる。最高速度は560km/hを記録、運動性能も比較的良好であったが同時に開発されていた三式戦闘機飛燕が高性能を発揮したため試作機のみの製作となった。試作機は実戦部隊に配備されている。



重戦闘機 キ60 〜概要〜



性能

全幅 9.78m
全長 8.40m
全高 2.75m
自重 2,150kg
最大速度 560km/h(高度4,500m)
上昇力 5,000mまで6分00秒
上昇限度 10,000m
エンジン出力 1,100馬力
航続距離 - km
武装 20mm機関砲2門、12.7mm機関砲2門(3号機のみは12.7mm機関砲4門)
設計・開発 土井武夫 / 川崎航空機



背景から開発まで

 1939年1月、液冷エンジン搭載航空機の製造にかけては日本では一日の長のある川崎航空機はドイツのダイムラー社との間で液冷エンジンDB601のライセンスを取得、このエンジンを使用する航空機の開発を計画した。



開発

02_キ60
(画像はwikipediaより転載)



 1940年1月、川崎航空機は陸軍に液冷エンジンを使用する重戦闘機と軽戦闘機の開発計画を提出、翌2月には、川崎は陸軍より重戦闘機キ60、軽戦闘機キ61(のちの三式戦闘機飛燕)の開発が指示された。川崎は、土井武夫技師を設計主務者として以前に不採用となったキ28試作戦闘機を元に開発を開始した。設計は12月に完了、1941年3月には1号機が完成、続いて2〜3号機も完成した。

 キ60は、極力空気抵抗を減らすように設計され、スライド式風防、短縮式内側引込脚、引込式尾輪等の新技術が取り込まれた。翼面荷重(機体重量を翼面積で割った数値)は172kg/屬氾時としてはかなり大きな数値であった。これは零戦、一式戦闘機隼が100kg/崛宛紂二式単戦鐘馗でも157kg/屬任△襪海箸鮃佑┐襪箸修旅發気判るであろう。つまりは「速度は速いが運動性能は低い」機体であった。

 飛行性能は、最大速度560km/h、5,000mまでの上昇時間が6分、実用上昇限度が10,000mであった。重戦闘機キ44(のちの二式単戦鐘馗)やドイツのBf109E(1941年に日本陸軍に3機輸入されている)と模擬空戦を行った比較した場合、性能は対等若しくは優位にあったが、同時に製作していたキ61(のちの三式戦闘機飛燕)が高性能を発揮したため試作機のみで生産は中止された。武装は1、2号機が胴体内に12.7mm機関砲2門、翼内に20mm機関砲2門を装備、3号機は胴体12.7mm機関砲2門、翼内に12.7mm機関砲2門である。



生産数

 3機のみ。2機は実戦部隊に配備された後に大破。1機は終戦時まで残存した。



戦歴

 試作のみで終わったキ60であるが、1号機と12.7mm機関砲4門を装備した3号機は独立飛行47戦隊に配備された。独立飛行47戦隊は開戦直前の1941年11月に編成された部隊で南方作戦で出現が予想されたスピットファイア戦闘機に対抗するために急遽、制式採用前のキ44(二式単戦鐘馗)増加試作機9機で編成された部隊である。愛称は「かわせみ部隊」または「新撰組」と呼ばれ、戦隊名の「47」は赤穂四十七士に因むと言われている。配備されたキ60はどちらも事故により破損、実戦には投入されていない。



まとめ



 キ60は川崎航空機が開発した重戦闘機であったが、当初の計画ではキ60を中間機と位置付け、キ60の性能をみた上で改めて本格的な重戦闘機の開発をするというものであった。このため当初から試験機的な性格が強かった戦闘機であった。



【お願い】
下記のリンクを踏んで何らかの商品を購入して頂くと私にちょっとだけお金が入ります。良い記事だと思われたら投げ銭代わりにお願いします。


ミリタリーランキング

01_九五式戦闘機
(画像はwikipediaより転載)



 九五式戦闘機は川崎航空機が1935年に開発した陸軍主力戦闘機で初期の日中戦争で活躍した複葉機である。複葉機としては究極の高性能であり、最高速度は400km/hと海軍の九五式艦戦を50km/h近く上回り、九六式艦戦とほぼ同じ速度であったが、複葉機の時代は終わり単翼機が主流となっていく中で最後の複葉戦闘機となった。



九五式戦闘機 〜概要〜





性能(二型)

全幅 10.02m
全長 7.55m
全高 3.3m
自重 1,360kg
最大速度 400km/h
上昇力 5,000mまで5分00秒
上昇限度 11,500m
エンジン出力 850馬力
航続距離 1,100km(増槽装備時)
武装 7.7mm機関銃(八九式固定機関銃)
設計・開発 川崎航空機



背景から開発まで

 1934年9月陸軍は川崎航空機にキ‐10、中島飛行機にキ‐11の試作を命じた。特に川崎航空機は九三式単軽爆撃機の発動機不調、九二式戦闘機の後継機として開発したキ-5の不採用により経営状態が悪化していたためこのキ-10にかける熱意は凄まじかった。そして初の日本人スタッフのみでの設計の機体であった。



開発

02_九五式戦闘機
(画像はwikipediaより転載)



 1934年9月、試作指示を受けた川崎航空機は、土井武夫技師を設計主務者として開発を開始、わずか6ヶ月後の1935年3月には試作1号機が完成した。前作では斬新な逆ガル翼の機体であったが、今回は保守的に複葉機となった。エンジンはドイツBMW製エンジンを独自に改良した800馬力ハ-9兇鮑陵僉金属製の骨組みに羽布を張った構造となった。

 1935年7月には、中島飛行機に製作が命じられたキ-11と共に比較審査が行われた。この結果、キ-10は最高速度400km/hとキ-11に15km/hほど劣っていたが、上昇力、運動性能、操縦性は断然優っていたため1935年9月に陸軍の次期主力戦闘機はキ-10に内定、11月に制式採用された。生産は12月から始まり、同時に2型の設計もスタートした。



二型

 1935年12月に設計がスタートした。一型は高性能ではあったが安定性に問題があり、その問題を解消するのと同時に格闘戦性能を向上させるというのが二型の目的であった。試作機は1936年11月に完成、優秀な成績で審査をクリア制式採用され、1937年6月より生産が開始された。これに伴って1型の生産は1937年10月で打ち切られている。

 一型に比べ二型は翼面積が増大し、同時に重量も増大したが、翼面積が増大したため翼面荷重は減少している。最大速度、上昇速度、航続距離は1型とほとんど変わりはないが、実用上昇限度が11,500mと向上、当初の狙いであった安定性も向上した。



1型性能向上第2案型(キ10-飢)

 第1案型が制式採用され2型となったのとは別に第2案型も製造されていた。設計開始は1936年4月で10月に試作機が完成している。これは翼断面型や冷却器、脚支柱等の変更を行ったもので、これにより最大速度が420km/hと1型よりも20km/h向上していたが、2型が成功したために1機生産されたのみで終わった。



1型性能向上第3案型(キ10-恐)

 1937年3月、1型第1案(2型)のエンジン、冷却器、脚、風防を改修した第3案の設計が開始され、同年11月に試作1号機が完成した。これはエンジンを850馬力ハ9恐気亡港し、風防を川崎航空機初の密閉式風防に変更されたものであった。性能は2型と大きく変わらないが、最大速度は440km/hと2型よりもさらに20km/h向上した。同時に安定性、運動性能も向上している。複葉戦闘機としては究極の機体ではあったが、当時、はるかに高性能であったキ-27(のちの九七式戦闘機)が制式採用されたため2機が試作されたのみである。



生産数

 総生産数は、1型試作機4機、量産機300機、2型試作機1機、量産機280機、性能向上機第2案型1機、第三案型2機の合計588機である。



戦歴

 制式採用された翌年の1936年になると九五式戦闘機はいよいよ実戦部隊に配備されることとなった。配備された部隊は第4、6、8、9、16飛行連隊である。1937年7月に盧溝橋事件が勃発すると満洲に展開していた関東軍所属の第16飛行連隊が中国大陸に進出、9月にはダグラスO-38観測機と空戦になり4機を撃墜、日本陸軍初の撃墜を記録した。

 続いて内地で編成された臨時航空団が中国大陸に進出、九五式戦闘機を装備している飛行第2大隊(定数24機)、第8大隊(定数24機)、独立第9中隊(定数12機)も航空団と共に奉天に進出、順次華北戦線に参加していった。戦線が華北から華中に広がるにつれ陸軍航空隊も華中戦線に参加、九五式戦闘機装備の独立飛行第10中隊が最初に上海に進出したのち、南京攻略戦に活躍する。その後も防空や地上部隊との直協任務に活躍するが1938年7月には九七式戦闘機に改変された。

 一方、第8大隊は1937年12月に南京に進出、翌年にかけて各種作戦に参加している他、第2大隊も河南省彰徳(現在の安陽市)に進出、3月の第一次帰徳空戦では第1中隊(隊長加藤建夫)が「七度重なる感状」の最初の感状を授与されている。1938年夏になると陸軍航空隊はこれまでの連隊編成から戦隊編成に改変、第2大隊と独立第9中隊が合流して飛行第64戦隊が誕生している。この中隊は後に「加藤隼戦闘隊」として有名になる部隊である。改編時には第2中隊、第3中隊が九五式戦闘機を装備していたが、1938年中に全部隊が九七式戦闘機に改変されており、他の戦隊も順次新型の九七式戦闘機に改変されていった。



まとめ



 九五式戦闘機は、1936年に制式採用、日中戦争初期に活躍したが、時代は単翼機に移り変わったため日本陸軍最後の複葉戦闘機となった。しかし、最高速度は400km/hと海軍の九六式艦戦量産型とほぼ変わらない高速を発揮した究極の複葉戦闘機であった。



【お願い】
下記のリンクを踏んで何らかの商品を購入して頂くと私にちょっとだけお金が入ります。良い記事だと思われたら投げ銭代わりにお願いします。


ミリタリーランキング

01_キ64
(画像はwikipediaより転載)



 キ64は外観は陸軍の三式戦闘機キ-61と酷似しているが、胴体一体化したファストバック式風防ではなく涙滴型風防であったこと、機体正面にラジエーターが無い「ロケット」のような外観をしている。1機のみ製造されたが、試験飛行では690km/hを記録する高速戦闘機であった。しかし技術が先端に過ぎ実用化されることなく終戦となった。



試作高速戦闘機 キ64 〜概要〜



性能

全幅 13.50m
全長 11.03m
全高 4.25m
全備重量 5,100kg
上昇力 5000mまで5分00秒
上昇限度 12,000m
最大速度 690km/h(高度5000m)
エンジン出力 2200馬力
航続距離 1000km(予定)
武装 20mm機関砲2〜4門(計画)
設計開発 川崎航空機



背景から開発まで

 1930年代後半、先進国の戦闘機開発の最先端は2000馬力級エンジンに達しつつあった。1938年には英国でネイピアセイバーエンジンが2000馬力を記録、翌年には米国でP&WR2800ダブルワスプが同じく2000馬力エンジンを開発していた。日本でもこれらに影響を受けた人々によって高速戦闘機の開発がスタートすることになった。

 高速戦闘機の開発は日本では川崎航空機が自主開発をしており、これに注目した陸軍航空研究所が主導して正式に試作機として発注したものであった。川崎航空機では単発並の機体前面投影面積で双発のパワーを発揮することができるため、エンジンを2基連結して2000馬力を発揮するエンジンを計画していた。

 この計画が実行に移されることになったのは日本がドイツ製DB601Aエンジンのライセンスを購入したことによる。このエンジンはプロペラ軸内砲の装備を前提としていたため、串型に連結するには好都合であったからだ。



開発

 1940年8月、キ64として開発が川崎航空機に指示された。川崎航空機では三式戦闘機の主務者であった土井武夫を主務者として1940年11月から研究を開始、1941年10月実物大模型を完成させた。陸軍の計画では1942年3月に1号機が完成、12月には審査を終える予定であったが、実際には新技術導入のために時間を要し、1号機が完成したのは1943年12月であった。

 機体はほぼキ-61であったが、胴体と一体化したファストバック式風防は通常の涙滴型風防に変更された。主翼は空気抵抗を減らすために翼面の凹凸を極小化したLB層流翼が採用された。これは同時期に川崎が試作していた研三からフィードバックされたものであった。

 エンジンはハ-40を2基串型に組み合わせた構造のハ-201(陸海軍統合名称「ハ-72・11型」)で、出力は2350馬力に達した。二重反転プロペラを採用しており、エンジンは操縦席を挟んだ形で設置された。前方のエンジンで後方のプロペラ、後方のエンジンで前方のプロペラを駆動するようになっていた。プロペラピッチは前方が固定ピッチ式、後方が可変ピッチ式であった。これは日本において定速可変ピッチ機構が開発出来なかったためであった。このためピッチの合わない前後のプロペラを調整しながら作動させなければならなかった。

 エンジンの冷却は翼表面蒸気冷却器を採用した。これは従来のラジエーターを廃した上で冷却水を高温高圧状態で発動機内を流し、一旦水蒸気化した上で翼面で冷却し水に戻し再び発動機内を循環させるというシステムであった。このシステムの採用によりラジエーターによる空気抵抗が無くなったことにより約40km/hの速度向上が期待されていた。

 初飛行は1943年12月で、以降5回にわたって飛行試験が行われたが、5回目の飛行中、翼表面蒸気冷却器が不調となり異常に高温化した。これにより後方発動機から発火、空中火災となり緊急着陸をした。この際、脚を破損してしまった。飛行試験でのデータは、最高速度が高度5000mで690km/h、同高度までの上昇時間が5分30秒、、実用上昇限度が12000mであった。

 試作1号機はプロペラを前後共にVDM電気可変ピッチプロペラに変更するためにエンジンの改修とプロペラの設計が進められていたが、そのまま終戦となった。



ハ-321エンジン搭載型

 エンジンをハ-140(ハ‐40を水メタノール噴射式に改良したエンジン)を2基串型に組み合わせたハ‐321エンジン(陸海軍統合名称「ハ‐72・21型」)を搭載した型が計画されていた。このハ‐321搭載型の計画上の最高速度は750km/hで1943年12月に1号機完成、1944年10月には審査完了が予定されていた。



生産数

試作機が1機のみ完成。戦後米軍が調査した。



まとめ



 あまりにも最先端の技術を追求したキ64であったが、日本の基礎工業力がその技術を実現するレベルになかったのが惜しまれる。戦後に本機を調査した米軍の報告によれば、本機の設計、機体構造は良好、翼表面蒸気冷却器は米国設計者にとって興味深いものであったとしている。キ64の機体はキ61(飛燕)の機体をベースにしている。このことからもキ61の機体設計が余裕のある機体設計であったことが分かる。設計者の土井武夫技師は戦後もYS11の設計に関与、他のベテランが嫌がる電装系を担当する等、ひたすら挑戦し続ける人生であった。






ミリタリーランキング

01_九九式双軽爆撃機
(画像はwikipediaより転載)



 九九式双軽爆撃機とは、1939年に制式採用された日本陸軍の双発軽爆撃機である。航続距離、爆弾搭載量こそは少なかったものの、速度、運動性能は抜群であり太平洋戦争終戦まで活躍した。双発爆撃機でありながら急降下爆撃も可能であり汎用性の高い機体であった。



九九式双軽爆撃機 〜概要〜





性能

全幅 17.47m
全長 12.88m
全高 4.32m
自重 4,550kg
最大速度 505km/h(高度5,600m)
上昇力 5,000mまで8分30秒
上昇限度 10,100m
エンジン出力 1130馬力2基
航続距離 2,400km
武装 7.92mm連装機銃1挺、7.92mm機銃2門挺
爆弾搭載量 300〜500kg
設計・開発 土井武夫 / 川崎航空機



陸軍爆撃機が航続距離が短く爆弾搭載量が少ない理由

 日本陸軍の爆撃機は、航続距離が短く爆弾搭載量が少ない機体が多い。これは、地上部隊との協同が主な任務であったことやソビエトを仮想敵国としていたことから国境付近に展開している敵を攻撃することが主眼となっていたためであった。地上部隊との協同、国境付近の敵への攻撃には長距離を飛行する必要がなく、頻繁に往復することが可能であるため爆弾搭載量も少なくても問題無かった。むしろ敵戦闘機に対抗するために運動性能、速度が重視された結果であった。



開発

02_九九式双軽爆撃機
(画像はwikipediaより転載)



 1937年12月末、陸軍は、旧式化した九三式双軽爆撃機に代わる軽爆撃機キ48の開発を川崎航空機に指示した。これを受けた川崎航空機は、のちに二式複戦屠龍や三式戦闘機飛燕の開発で有名になる土井武夫技師を設計主務者として開発を開始した。

 エンジンはハ25(1,000馬力。海軍名「栄」)を搭載。プロペラは直径2.8m3翅プロペラを採用、爆弾は全弾胴体内に収納できるよう設計されていた。爆弾倉の扉はそれまでの単純な左右に開く方式だと機体の安定が悪く、命中率が低下していた。そこでキ48では爆弾扉は二重繰り上げ方式という独自の方式を採用していた。機銃は7.7mm機銃で後上方に連装1基、前方、後下方に1挺の合計4挺が設置された(後期生産型では7.92mm機銃)。脚は引込脚を採用し、尾輪も引込式であった。

 1939年4月に設計完了、同年7月上旬には試作1号機が完成した。8月から基本審査、11月から実用審査が行われた。最大速度は480km/h(高度3,500m)、5,000mまでの上昇時間が9分、実用上昇限度は9,500m、航続距離が2,400kmという圧倒的な高性能を示した。このため審査は順調に進み、爆撃審査では苦心して開発した二重繰り上げ方式爆弾扉の効果で命中率は90%近かった。増加試作機も発注され、1940年5月11日に九九式1型双軽爆撃機として制式採用された。



2型甲

 1940年6月、エンジンを二速過給器付きハ115(1,130馬力。海軍名「栄21型」)に換装した性能向上型の設計を開始した。設計は1941年2月に完了したがエンジンの製作が遅延していたため試作機の完成は遅れ、1年後の1942年2月に試作1号機が完成した。最大速度は25km/h向上した他、武装も強化され、機銃の数は変わらなかったが、口径は7.7mmから7.92mm機銃に変更された。搭載爆弾もそれまでの100kg爆弾から250kg爆弾の搭載が可能となった。1943年2月、九九式2型双軽爆撃機として制式採用された。



2型乙

 キ66用に開発された制動板(急降下爆撃時に機体の速度を落とすための板)を装着した急降下爆撃機型で搭載爆弾も500kg爆弾の搭載が可能となった。九九式2型双軽爆撃機乙型として制式採用された。この乙型は制動板以外にも急降下爆撃用に各所に改良が加えられている。乙型をベースに後上方機銃を12.7mm機関砲に改修、機首側面に7.92mm機銃が追加された2型丙も製作されている。



生産数

 1型試作機は4機、増加試作機5機、量産機が557機生産されている。2型試作機は3機、2型甲は1942年4月から1944年10月まで550機が生産されている。乙型が1943年5月から1944年10月まで858機が生産されている。総生産数は1,977機である。



まとめ



 九九式双軽爆撃機は、速度と軽快な運動性能が特徴の爆撃機であったが、爆弾搭載量は少なく防弾装備がなかったため米軍からの評価は低い。大戦中盤には旧式化が目立つようになっていったが、この時期の航空機の発達速度からいえば仕方が無かったのかもしれない。
