紫電改02

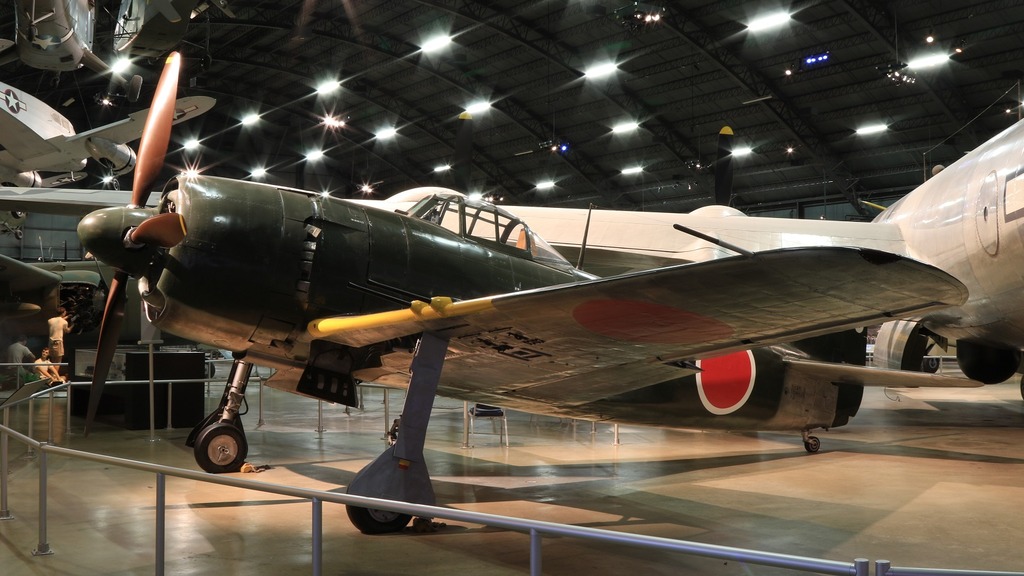

(画像はwikipediaより転載)


 太平洋戦争時の戦闘機で零戦と並んで知名度の高いのがこの紫電改である。紫電改は紫電11型をベースにしたことから紫電改と呼ばれているが、主翼以外はほぼ新規の設計である。太平洋戦争末期に完成し343空で集中運用したことから有名になった。


 紫電を紫電改に改良するという計画は、昭和18年1月5日、仮称一号局戦兵装強化第三案としてスタートした。紫電の初飛行が昭和17年12月31日、脚を収納しての初飛行が昭和18年1月1日なので紫電完成直後に紫電改計画はスタートしたことになる。


 2ヶ月後の昭和18年3月15日には、仮称一号局地戦闘機改として試作命令が出され、昭和18年8月1日、試作機の製作開始。この時期に「試製紫電改」と名称を改める。昭和18年12月31日に試製紫電改が完成、昭和19年1月1日に初飛行する。やはり母体があったことが作業の省略を可能にしたのだろう。試作命令が出てから初飛行まではわずか9ヶ月である。





 主な改良点であるが、まず、中翼から低翼に変更される。胴体は再設計された。胴体の幅は紫電に比べ切り詰められ長さは40cm延長された上、胴体断面形が丸型からおむすび型に変更された。これにより低翼と合わせて視界不良が解消された。


 この視界不良というのはパイロットがコックピットから下方を見た時を想像したもらいたい。中翼であることによって視界不良になるというのは容易に想像できるが、丸型の胴体も同様に下方の視界を妨害しているのだ。コックピットを頂点とする滑らかな三角形にすることで下方の視界を確保した。


 コックピットでいえば、キャノピーは上面の縦通材が廃止されている。脚は低翼化に伴って二段階式引込脚から普通の引込脚に変更。さらに脚の長さが短縮された。これによって100kg以上の重量軽減になった。その他垂直尾翼、水平尾翼にも変更が加えられているが、主翼はほぼ紫電のままである。





 武装は20mm機銃4機(99式2号4型)で4挺とも翼内に収納された。装弾数は内側銃が200発、外側銃が250発である。機首の7.7mm機銃が廃止されたことによって機首の機銃口も廃止された。爆弾搭載量は60kgまたは250kg爆弾2発である。


 主翼はほぼそのまま紫電のものが使用されたのは前述の通りであるが、他にも、紫電や紫電の母体となった水上戦闘機強風で評判の良かった自動空戦フラップや腕比変更装置などはそのまま受け継がれた。。これにより生産性の向上が図られた。


 昭和19年4月4日、試製紫電改1号機が海軍に引き渡され、昭和19年7月には量産機の生産を開始している。紫電21型として制式採用されたのが昭和20年1月なので、紫電改は制式採用前に生産が開始されたことになる。


 生産数と各型の特徴であるが、紫電改は試作機が8機製作されている。量産された機体の内、29号機までは試製紫電改と全く同一である。30号機以降99号機までの70機は20mm機銃が3度上向きに取り付けられている。





 昭和20年2月頃から紫電21甲型が生産される。紫電21甲型は爆撃兵装を改修しており、60kg爆弾4発または250kg爆弾2発搭載可能である。101号機からは垂直尾翼が縮小された。これが200機製造された。100号機のみは試製紫電改と同型の垂直尾翼である。


 201号機以降は紫電31型(紫電改一)に代わる。31型は、機種に三式13mm固定機銃4型を2挺追加。爆弾懸吊装備も電気投下式に変更された。これらの改造によって重心が変わってしまったため発動機架を前方に150mm延長されている。


 この紫電31型は艦上戦闘機化もされた(紫電改二)。この紫電改二は、昭和19年11月中旬に空母信濃で着艦テストが行われている。紫電31型のエンジンを低圧燃料噴射式の誉23型に変更したのが紫電32型(紫電改三)である。2機のみ生産された。これも艦上機化されている(紫電改四)。艦上機型はどちらも2機程度生産されたようだ。


 紫電21甲型のエンジンを2200馬力のハ43・11型に変更したのが紫電25型(紫電改五)で、大型化したため機首の13mm機銃は廃止された。生産数は不明。複座型も製作された。これは、紫電21型を複座にしたもので仮称紫電練習戦闘機と呼ばれた。複座になった以外は21型と変更点はない。その他計画のみであるが、エンジンを二段三速過給機付きの誉44型に換装する計画や鋼製化計画もあった。


 生産数は川西飛行機鳴尾工場で362機、同姫路工場で44機、さらに昭和飛行機2機、愛知2機、佐世保の21航空廠で1機、三菱で9機が生産された。合計420機(試作機8機が含まれているかは不明)。戦後3機が米国に輸送された。この3機と1978年に海底から引き揚げられた21型1機の計4機が現存している。

2019年5月28日初稿。
